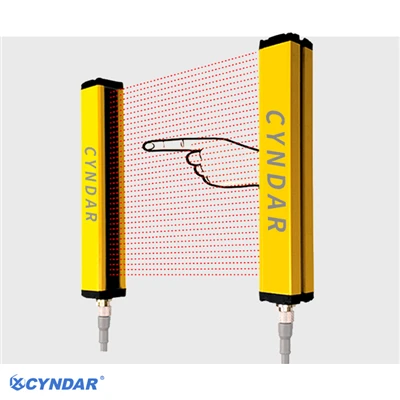

ستارة ضوئية مضادة للتداخل -|CCT 22-10-210 2BB CYNDAR

اسم المنتج

ستارة ضوء السلامة

المعلمات ذات الصلة

شكل ستارة خفيفة

طريقة إطلاق النار

تباعد المحور البصري

10 ملم

14 ملم

20 ملم

25 ملم

30 ملم

40 ملم

80 ملم

200 ملم

دقة الكشف

18 ملم

22 ملم

28 ملم

33 ملم

38 ملم

48 ملم

88 ملم

208 ملم

عدد شعاع الضوء

6,8...32

6,8...32

4,6...32

6,8...32

4,6...32

4,6...32

4,6...20

4,6...12

ارتفاع الحماية

تباعد المحاور البصرية × (عدد الحزم - 1)

مسافة الكشف

0.3~3m(A);0.3~6m(B)

البيانات الكهربائية

جهد إمداد الطاقة

تيار مستمر 12/24 فولت

الاستهلاك الحالي

أقل من أو يساوي 200 مللي أمبير

وقت الاستجابة

أقل من أو يساوي 15 مللي ثانية

الإخراج

نوع NPN/PNP، مع حقن تيار يبلغ 500 مللي أمبير، مع انخفاض جهد أقل من 1.5 فولت، ويتميز بالقطبية والدائرة القصيرة - والحماية من الحمل الزائد.

تبديل العناصر

كريستال PNP أو ترانزستور NPN

المراقب المالي

مرحل الأمان (مخرج مرحل DC24V، قناة مزدوجة، يمكن اختيار إعادة الضبط اليدوي/التلقائي)

حالة الإخراج

عندما تضاء جميع المحاور البصرية، يكون جهاز الاستقبال في وضع التشغيل (يشير الضوء الأخضر إلى ذلك).

ضوء المؤشر

جهاز العرض: ضوء مؤشر الطاقة (أحمر)؛ جهاز الاستقبال: ضوء مؤشر الإخراج قيد التشغيل (أخضر) / محظور (أحمر)

البيانات الميكانيكية

الطول الموجي

805 مليون

مصدر الضوء

تعديل الصمام الأشعة تحت الحمراء

أبعاد المقطع العرضي-.

30 مم × 30 مم

مادة القشرة

سبائك الألومنيوم، الغطاء النهائي: نايلون مقوى ABS.

واجهات كهربائية

عدد الواجهات

2 (الارسال والاستقبال)

أنواع الواجهة

موصل M12 ذو 7 سنون

البيانات البيئية

درجة الحماية

IP65

مقاومة تدخل الضوء

10000lux (زاوية الحادث أكبر من أو تساوي 5 درجات)

مقاومة الضوء المحيط

الضوء المتوهج: شدة الضوء على سطح الاستقبال هي 3000 لوكس؛ ضوء الشمس: شدة الضوء على سطح الاستقبال 10000 لوكس.

درجة الحرارة المحيطة

ورشة العمل: -10 - 40 درجة (ولكن ليس تجميد)، التخزين: -25 إلى 55 درجة

الرطوبة المحيطة

ورشة العمل: 35 - 85% رطوبة نسبية، التخزين: 35 - 95% رطوبة نسبية

التعبئة والتغليف

البيئة الصناعية القياسية

طول الكابل المسموح به

100m

نموذج المثال:CCT 08-40-280 2AA-5m

ستارة إضاءة آمنة ضد التداخل CCT: 8 شعاع، تباعد المحور البصري 40 مم، ارتفاع الكشف 280 مم، مجموعتان من مخرجات NPN المغلقة بشكل طبيعي، 3 م من خلال -شعاع، كابل 5 م.

CCT

08-

40-

280

2

A

A

-5m

سلسلة المنتجات

عدد الحزم

تباعد المحور البصري

ارتفاع الحماية

كمية الإخراج

طريقة الإخراج

مسافة الاستشعار

طول كابل البيانات

CCT

04

06

08

...

32

10:10 ملم

14:14 ملم

20:20 ملم

25: 25 ملم

30:30 ملم

40:40 ملم

80: 80 ملم

200:200 ملم

الارتفاع الفعال للمنتج: الارتفاع=(عدد العوارض - 1) * التباعد

2:مجموعتين من المخرجات

A: إن بي إن إن سي

B: الحزب الوطني التقدمي نورث كارولاينا

C: رقم NPN

D: رقم بنب

A: 0.03-3M

B: 0.03-6M

التكوين القياسي: 3 أمتار (غير محدد)

4m: 4 متر

5m: 5 متر

...

30m: 30 مترا

نموذج

اسم

تحديد

الإخراج

وصف

LCBP1

جهاز تحكم في الستارة الخفيفة

التيار المتناوب 110 ~ 220 فولت

1NC+1لا

SRC106

تتابع السلامة

تيار مستمر 24 فولت

3NC+1لا

قناة مزدوجة-، يمكن تحديد إعادة التعيين اليدوي/التلقائي (7 مراكز - PNP).

اسم

صورة

أبعاد

طلب

برغي من النوع T-

CA02/التكوين القياسي

لطريقة تركيب الأخدود الجانبي

قوس الزاوية الأيمن-

CA04/التكوين القياسي

لطريقة تركيب نهاية CCT

الجوز المحدب

CA03/اختياري

لطريقة تركيب الأخدود الجانبي

دعم أنابيب الفولاذ المقاوم للصدأ

CA01/اختياري

لطريقة التثبيت الأنبوبي
