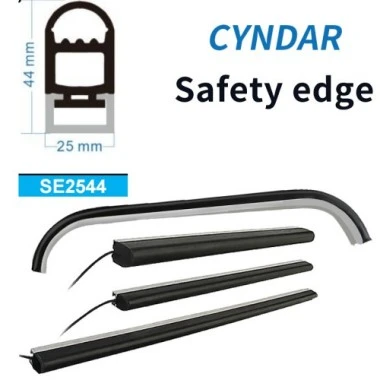

حواف الأمان-العلامة التجارية CYNDAR
- SE2544-L (الطول بالملم) -04K (التكوين الفني) -5 م (طول الكابل بالملم)
- الاسم: حافة السلامة
- نموذج الحالة: SE2544-950-04K-2m
- طول الحافة:950 ملم
- نوع الكابل والتكوين الفني:خيوط سفلية مزدوجة، نوع K-.
- طول الكابل:كابل بطول 2 متر لكل جانب (2 مركز)
- ملف سبائك الألومنيوم:سيتم تقسيم الملفات الشخصية التي يزيد طولها عن متر واحد إلى ملفات تعريف متعددة لسهولة النقل؛ يظل الشريط المضاد للتصادم-قطعة واحدة
-
يمكن تخصيص الشريط الوفير وطول الكابل.
يمكن توصيله بمرحلات الأمان أو وحدات تحكم الاتصال.
لمزيد من المواصفات، يرجى الرجوع إلى دليل المستخدم والاتصال بخدمة العملاء.
من خلال الاستفادة من إمكاناتها القوية في مجال البحث والتطوير التكنولوجي، تستطيع Cyndar تخصيص جهات اتصال وموصلات السلامة استنادًا إلى بيانات منطقة التثبيت المقدمة من العميل-، مما يؤدي إلى حل مشكلة النقطة العمياء المتأصلة في جهات الاتصال التقليدية وتحقيق التوازن بين فعالية الحماية وجماليات المنتج.
-يجب أن تتمتع جهات الاتصال الآمنة عالية الجودة بخصائص مثل مقاومة التآكل، ومقاومة التقادم، وانعدام الرائحة. أثناء التثبيت، يجب السماح بمساحة توسع معقولة، كما يجب عزل الأسلاك بشكل صحيح لمنع التداخل، ومن الضروري إجراء عمليات فحص روتينية منتظمة لضمان -أداء وقائي مستقر على المدى الطويل.
الملحقات الاختيارية
تتابع السلامة
الموديل: SRC106
مصدر الطاقة: 24 فولت تيار مستمر
الإخراج: 3 NO+1NC (الحالة بعد التشغيل)
-اختبار ذاتي للقناة المزدوجة-.
إعادة الضبط: إعادة الضبط التلقائي واليدوي
تحكم الحافة(النموذج الاقتصادي)
النموذج: لجنة الأوراق المالية والبورصة-A67
مصدر الطاقة: 12-24 فولت تيار مستمر
اختبار ذاتي-لقناة واحدة-.
يتطلب أحد جانبي الاتصال مقاومة خارجية تبلغ 8.2KΩ
الإخراج: 1NC + 1NO
إعادة الضبط: إعادة الضبط اليدوي التلقائي ملاحظة: يجب ألا تكون جهة اتصال السلامة متصلة مباشرة بمصدر الطاقة. الحد الأقصى للجهد والتيار: DC24V/100mA. إذا لم تكن هناك رغبة في استخدام مرحل أمان/وحدة تحكم في الحافة، فيمكن التحكم فيه عبر الطرف السالب لمرحل وسيط DC24V أو 12V.
تطبيقات الصناعة
الميزات والمزايا:
سهلة التركيب
مصنوع من مطاط EPDM - المقاوم للشيخوخة، مع مقاومة جيدة للأوزون، ومقاومة الطقس، ومقاومة لبعض التآكل الكيميائي.
التطبيقات:
التطبيقات: شرائط حافة الأمان هي-أجهزة استشعار للضغط تُستخدم لمنع إصابات السحق. يتم تثبيتها على الحافة الأمامية للأبواب الكبيرة أو الآلات المتحركة (مثل أدوات آلة CNC أو الستائر الدوارة).
اختيار نموذج حافة السلامة
1. وصف هيكل النموذج
|
هيكل النموذج |
A |
B |
C |
D |
F |
|
وصف |
رمز النموذج |
طول |
طريقة المخرج والتكوين الفني |
طول الكابل |
المراقب المالي |
|
ملاحظات |
راجع مخطط تحديد P2 |
الوحدة: مم |
0.4 متر قياسي |
SRC A67 إر |
أ- رمز النموذج: مثل SE2527، SE2540، SE3547، SE3050إلخ.
ب- وصف الطول: بالملليمتر، على سبيل المثال،SE2527-500، يبلغ طوله أيضًا 500 مم
C - تكوين المخرج أو تخصيص الشكل الآخر:
|
شفرة1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
الصورة الصادرة |
|
|
|
|
|
|
|
|
|
الكود 2 لتكوين الكابل، يرجى الرجوع إلىالجدول 5. |
F/ص / نورث كارولاينا |
F/ص / نورث كارولاينا |
K |
K |
F/R |
K |
||
|
Explain |
جانب واحد مستقيم من الرصاص واحدة من الميزات القياسية |
S الرصاص السفلي واحد واحدة من الميزات القياسية |
يؤدي مباشرة على كلا الجانبين |
يؤدي أسفل مزدوج |
الرصاص من جانب واحد |
يؤدي الجانب المزدوج |
أشكال أخرى حسب الطلب |
|
Tتعليمات التكوين الفني
حدد تكوين تقنية الخط الصادر وفقًا لوحدة تحكم التكوين
|
رمز التكوين الصادر |
يشرح |
مخطط الدائرة الداخلية |
نوع المخرج |
تعليمات الأسلاك |
|
نوع آر |
2-نظام سلكي.مقاوم مدمج |
|
01,02,05 (الرصاص جانب واحد) |
مقاوم مدمج-بقيمة 8.2KΩ؛ يمكن توصيله بمرحل الأمان SRC106 أو وحدة تحكم حافة الاتصال SEC-A67 (مع اكتشاف انقطاع الأسلاك). يمكن توصيل المرحل المتوسط (لا يوجد اكتشاف لكسر الأسلاك) |
|
نوع ك |
نظام 4 أسلاك. يمكن توصيل المقاوم الخارجي. مجموعتان من نقاط NO السلبية |
 |
03,04,06 (الخيوط-المزدوجة) |
يمكن توصيل المقاوم الخارجي ثم تجهيزه بمرحل أمان SRC106 أو وحدة تحكم حافة التلامس SEC-A67 (مع اكتشاف انقطاع الأسلاك)؛ مرحل متوسط DC24V، PLC - (تحكم 0V). |
|
نوع نك |
نظام 2 سلك.NC. |
 |
01,02,05 (الرصاص جانب واحد) |
مخرج NC، متاح فقط للطرازات SE1604/SE1622؛ إنه صعب نسبيًا ويتطلب تشوهًا بمقدار 1-3 سنتيمترات للتشغيل، مع نصف قطر R لا يقل عن 770 مم؛ يمكن توصيله بمرحلات وسيطة، وPLC، ومرحلات أمان (الطراز: SRC106، من فضلك اطلب من مندوب المبيعات دليل مقاومة Chuzhi) |
الخروج والتكوين الفني
D- طول الكابل:
|
شفرة |
لا يكتب |
1m |
2m |
3m |
4m |
رقم م |
|
Explain |
الطول 0.4 م |
الطول 1 م |
الطول 2 م |
الطول 3 م |
الطول 4 م |
طول متر مخصص |
E- خيارات وحدة التحكم:
|
|
نوع الأمان |
نوع آمن واقتصادي |
لا توجد دائرة السلامة |
لا يوجد تتابع |
|
شفرة |
SRC |
A67 |
IR |
|
|
Explain |
تتابع السلامة لديها وظيفة مراقبة انقطاع الاتصال وتلبي مستوى السلامة. لديها وظيفة إعادة الضبط. مرجع المعلمة P5: لا يمكن تحديد تكوين الإخراج إلا كنوع R (ما يصل إلى حافتي اتصال) أو نوع K (يمكن توصيل حواف اتصال متعددة في سلسلة) |
وحدة تحكم الحافة SEC-A67 مع مراقبة انقطاع الأسلاك. يمكن العثور على المعلمات في P9؛ لا يمكن تحديد تكوين الخط إلا كنوع R (حافة اتصال واحدة) أو نوع K (يمكن توصيل حواف اتصال متعددة في سلسلة) |
تتابع الملف لا توجد مراقبة لفصل الاتصال: لا توجد قيود على تكوين المنفذ |
لا يكتب |
وصف النموذج
تعليمات قطع الألومنيوم: بالنسبة للشحنات خارج الصين، سيتم قطع مقاطع الألومنيوم التي يزيد طولها عن 1 متر إلى قسمين، مع ترك الشريط المضاد للتصادم- سليمًا. إذا لم يتم قطعها، فيرجى الاتصال بوكيل الشحن-لاستلامها شخصيًا.
مثال النموذج:SE2527-3000-02R-2m-SRC. يشير هذا إلى طراز SE2527، بطول 3000 مم (سيتم تقسيم قسم الألومنيوم إلى 2-3 أقسام، وسيظل الشريط المطاطي قطعة واحدة)، وسلك سفلي واحد، و2 متر من سلك التوصيل، ومقاوم مدمج 8.2 كيلو أوم، ومرحل أمان SRC-106.
مثال النموذج:SE2527-3000-04K-A67. يشير هذا إلى طراز SE2527، بطول 3000 مم (سيتم تقسيم قسم الألومنيوم إلى 2-3 أقسام، وسيظل الشريط المطاطي قطعة واحدة)، وأسلاك سفلية مزدوجة، و0.4 متر في كل طرف، ومقاومات خارجية متصلة ذاتيًا، ووحدة تحكم في الحافة SEC-A67.
مثال النموذج:SE2527-1000-RS. يشير إلى الموديل SE2527، الطول 1000 مم (الألومنيوم قطعة كاملة)، مخصص وفقًا للرسم التخطيطي، طريقة الأسلاك كما هو موضح في الرسم التخطيطي، مقاوم مدمج 8.2KΩ، لا يتضمن وحدة تحكم
2.تكوين الأسلاك ذات الحواف المتعددة - لمرحلات الأمان ووحدات التحكم في الحواف
يمكن لطريقة التوصيل المتسلسلة هذه توصيل ما يصل إلى 10 حواف أمان متسلسلة، بطول حافة إجمالي لا يزيد عن 30 مترًا وطول كابل إجمالي لا يزيد عن 60 مترًا.
طريقة أسلاك وحدة التحكم - N حواف اللمس الآمنة متصلة على التوالي
3. وصف المنطقة العمياء
طول الكابل هو 450 ~ 500 مم، ويمكن تخصيصه وتطويله
أحد طرفي خط الأمان ليس منطقة عمل (منطقة عمياء)، ويبلغ الطول حوالي 15 ~ 30 (مم)
الطرف غير الخارج من حافة الأمان هو منطقة ميتة، ويبلغ طولها حوالي 5-10 (مم)
الشكل 3 المنطقة العمياء
4. المعلمات الفنيةحافة السلامة
|
Pمشروع |
حافة السلامة |
|
|
Dوضع الاخراج |
وضع استشعار الضغط |
|
|
أقصى زاوية الحث |
〈90 درجة |
|
|
قوة الزناد (حسب المواصفات والاستخدام) |
أكبر من أو يساوي 20n ~70n (حجم أصغر، وقوة إطلاق أصغر) |
|
|
مسافة الزناد |
3 ~ 5 مم؛ نك: 10 ~ 20 مم |
|
|
تبديل التيار \\ الجهد |
ماكس.100 مللي أمبير/5 فولت |
|
|
الأعلى. جهد التحكم |
تيار مستمر 24 فولت |
|
|
وضع الإشارة 1 |
سلبيلا (غير متصل مباشرة بمصدر الطاقة، مع مرحل أمان خاص ووحدة تحكم حافة الأمان يمكن أن تكون مخرجات NC) |
واحد منهم فقط إخراج الإشارة |
|
NCالإخراج (فقط طرازات SE1604 وSE1622 لديها مخرج nc بمسافة تشغيل تتراوح بين 10-20 مم) |
||
|
ضرب العد |
20,000 مرة |
|
|
مادة الطبقة الواقية السطحية |
المطاط الصناعي TPE، مطاط epdm (أسود) |
|
|
درجة الحرارة المحيطة |
-20 درجة ~ 55 درجة |
|
|
مستويات الحماية |
IP65 (قابل للتخصيص IP67) |
|
|
الرطوبة القصوى (23 درجة) |
95% (تكثيف) |
|
|
وقت الاستجابة |
13 مللي ثانية |
|
|
الفرق المشترك |
± 3 مم أقل من 1 م؛ ± 6 مم أقل من 3 مم؛ ± 15 مم فوق 6 م؛ |
|
|
مسافة الثقب/الانحناء |
التسامح مع مسافة الثقب ± 0.5 ~ 1 مم ؛ تسامح الانحناء ± 1 ~ 2 مم |
|
|
تسخير الأسلاك القياسية |
الطول: 40 سم (قابل للتخصيص)؛ قطر السلك: 3.5 مم؛ قسم النحاس الأساسي: 0. 25 ملم2 ;أكبر من أو يساوي 60ن |
|
|
الطول / رقم الطنوف |
طول الوحدة الواحدة 6 م؛ سلسلة لا تتجاوز 5 فروع |
|
|
قوة الغراء الخلفي |
أكبر من أو يساوي 60 ن/مم |
|
|
الوقاية من التآكل |
مقاومة الأحماض الخفيفة والقلويات |
|
|
اتفاق مع |
يتكون نظام الاتصال الآمن من حافة أمان ومرحل أمان Tner-A31 \\ SRC106 \\ CDSR-DN1104 يفي بالمعايير التالية. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
ملاحظة: يرجى الاتصال بالشركة المصنعة للحصول على مواصفات مخصصة أخرى
