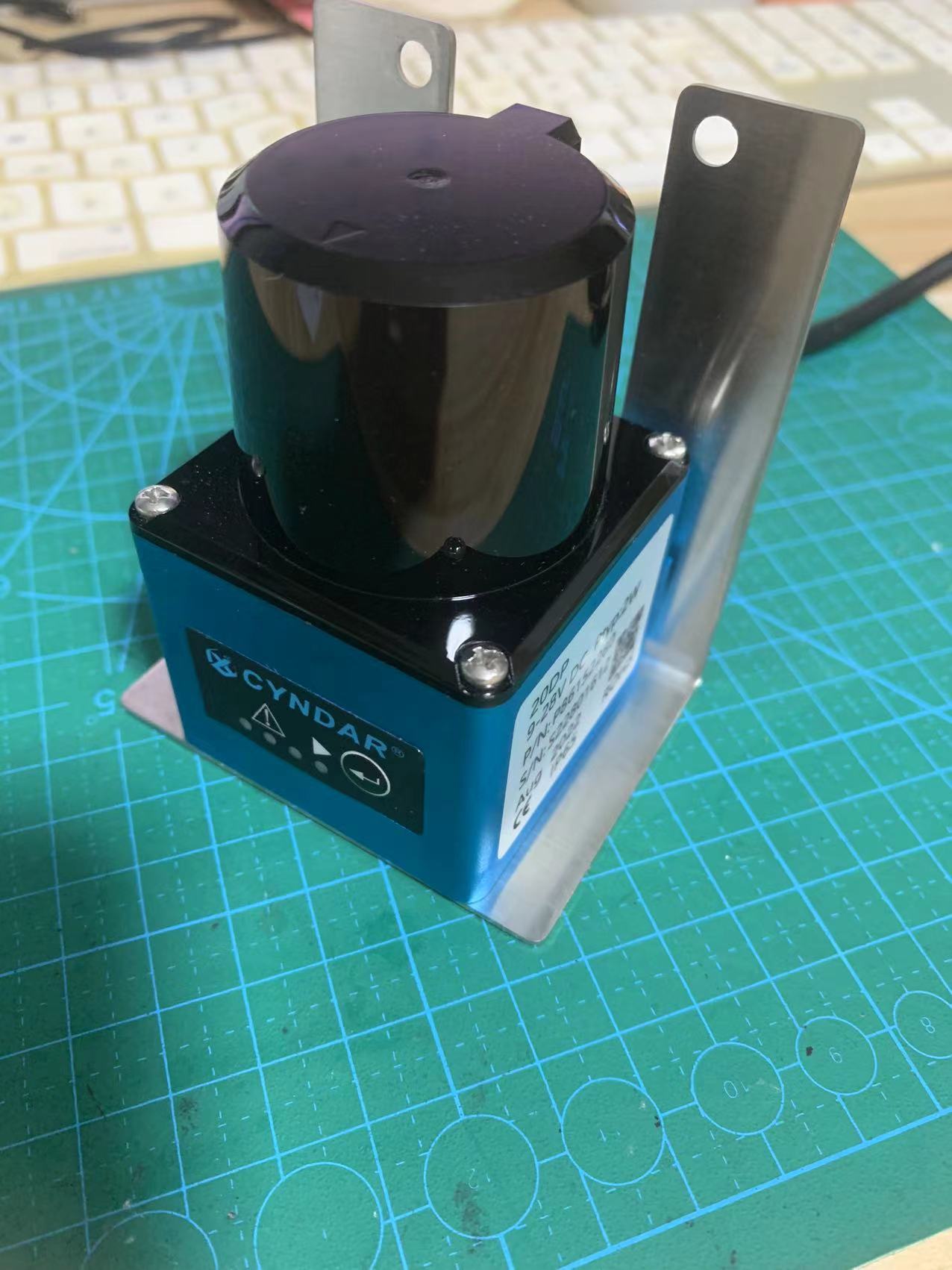

يعتمد الماسح الضوئي الليزري الآمن CYNDAR على مبدأ نطاق الليزر ويستخدم في صناعات مثل الصناعة والخدمات اللوجستية والسلامة العامة. ويمكنه مراقبة اقتحام الأشخاص والأشياء في منطقة معينة في الوقت الفعلي، وإنشاء منطقة حماية من خلال -المسح غير الملامس، وإطلاق إنذار أو إيقاف تشغيل المعدات في حالة حدوث أمر غير طبيعي.
1. مبدأ العمل الأساسي
ينبعث الليزر ليشكل سطح مسح، ويتم تصميم منطقة الحماية ضمن زاوية محددة مسبقًا. يتم اكتشاف التطفل من خلال انعكاس الليزر، ويتم تشغيل إيقاف التشغيل والإنذار.
2. المعلمات التقنية الرئيسية
نطاق المسح: زاوية 270 درجة (بعض الموديلات)، مسافة 5 أمتار و 20 مترًا.
وقت الاستجابة: 15 هرتز: 67 مللي ثانية ~ 29,949 مللي ثانية (قابل للتعديل) القيمة النموذجية 134 مللي ثانية
30 هرتز: 33 مللي ثانية ~ 29,997 مللي ثانية (قابل للتعديل) القيمة النموذجية 66 مللي ثانية.
القرار: زاوية 0.1 درجة/0.3 درجة.
خطأ القياس ± 30 ملم.
مستوى السلامة: الدرجة الصناعية متوافقة مع المواصفة IEC 61496.
مستوى الحماية: الدرجة الصناعية في الغالب IP65.
تخصيص المنطقة: يدعم 64 منطقة مخصصة (نماذج مختلفة).
3. التصنيف الرئيسي
عن طريق المسح البعدي: ثنائي الأبعاد (يشيع استخدامه في الصناعة، المسح المستوي).
حسب طريقة التثبيت: ثابت (حماية ثابتة)، متنقل (مدمج في الأجهزة المحمولة، حماية ديناميكية).
وفقًا لمعايير السلامة: النوع 3/4 (سيناريوهات -عالية الخطورة)، النوع 1/2 (حماية مساعدة منخفضة-من المخاطر).
4. سيناريوهات التطبيق النموذجية
حماية المعدات الصناعية، تجنب عوائق AGV اللوجستية، عزل المناطق العامة، مراقبة النقاط العمياء الخاصة بالمركبات.
5. الاختلافات عن معدات السلامة الأخرى
بالمقارنة مع ستائر الإضاءة الآمنة (المناطق المستطيلة الثابتة)، وأجهزة إرسال الأشعة تحت الحمراء (نطاق صغير، عرضة لتداخل الضوء)، وأجهزة استشعار الرادار (دقة منخفضة وتكلفة عالية)، تتمثل المزايا في إمكانية تخصيص المنطقة، ودقة عالية، و-مضادة للتداخل.
6. المعايير والشهادات الرئيسية
الامتثال للمعايير الدولية IEC 61496 وISO 13849.
7. اتجاه التنمية
سيصبح المسح ثلاثي الأبعاد-شائعًا مع تطور الدقة العالية والذكاء (تحليل الذكاء الاصطناعي المتكامل) والتكامل (الشبكات اللاسلكية) والتصغير والاستهلاك المنخفض للطاقة.
يعد الماسح الضوئي الليزري الآمن CYNDAR من المعدات المهمة لحماية السلامة الصناعية. وفي المستقبل، سوف تستمر في توفير حماية سلامة أكثر ذكاءً وكفاءة وموثوقية لمختلف الصناعات.
